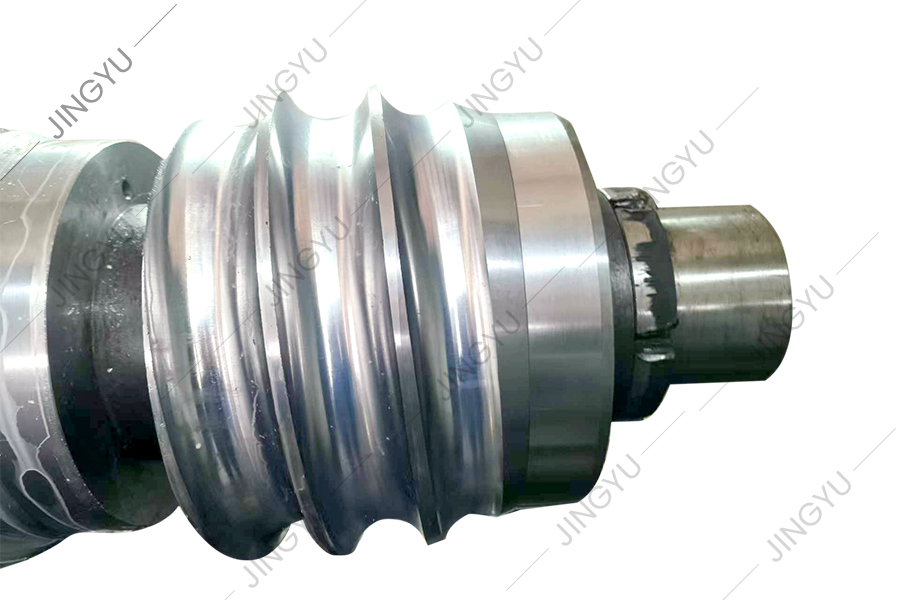

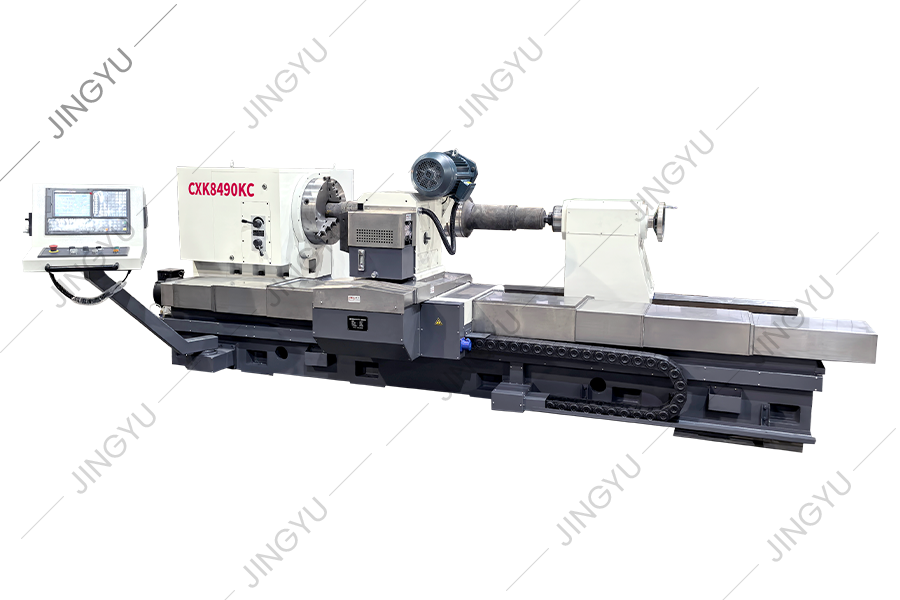

Bu takım tezgahı, şirketin CNC Roll Freze Makinesi Serisine dayanarak geliştirilen yeni bir CNC Roll kanal takımı türüdür ve benzer ürünlerin yurtiçinde ve yurtdışında avantaj ve dezavantajlarının tam araştırması ve analizinden sonra. 900 mm'den az ve 2500 mm'den daha düşük bir uzunluğa sahip ruloların işlenmesi için uygundur. Piyasanın tek yönlü oluklar veya iki yönlü çapraz oluklar için işleme ihtiyaçlarını karşılamak için rulo yüzeyinde otomatik olarak oluklar oluşturabilir. .
● Bu takım tezgahları serisi, entegre 4 rail yatak yapısını benimser ve daha iyi stabilite için entegre olarak dökülür. Referans kılavuz rayı, tüm makinenin yüksek sertliğini, yüksek hassasiyetini ve stabilitesini sağlayan genel ultrasonik söndürmeyi benimser.
● İşleme sırasında besleme hareketinin yüksek hassasiyeti ve sertlik gereksinimlerini sağlamak için, sinek kesici kafası freze kafası bileşeninin yanal hareketli kılavuz rayı, ağır hizmet tipi dikdörtgen kılavuz rayı ile desteklenmektedir.
● Kesici başlığı döner indeksleme plakası üzerinde sabitlenir ve farklı açıların kesme ihtiyaçlarını karşılamak için gerektiği gibi karşılık gelen açıya döndürülebilir.
● Kesici kafası iletim zinciri, araç yörüngesinin CNC sisteminin program öğretim gereksinimlerini tam olarak yürütmesini ve iletim zincirinin zayıf hassasiyeti ve sertliğinden kaynaklanan kırık araçları ortadan kaldırmasını sağlamak için yüksek hassasiyetli öğütülmüş dişliler tarafından yönlendirilir. Freze kafası, kesme işlemi sırasında sabit tork talebini karşılamak için dişli iletimini benimser. Freze kesici hızı, farklı kesme aletlerinin doğrusal hız gereksinimlerini karşılamak için ana motorun aşamalı hız düzenlemesini benimser.
● Takım takımının uzunlamasına ve enine doğrusal hareket eksenleri, dişli ve raf şanzımanının yanlışlığını önlemek için yüksek hassasiyetli bilyalı vidalarla tahrik edilir. CNC sisteminin otomatik kontrolü altında, otomatik hareket ve bir delik deseninden diğerine hassas konumlandırma elde edilebilir. .
